特性
* 高性能步进电机+驱动一体化;
* 节省接线人工,提高设备组建效率;
* 节省安装空间,是高集成度设备首选;
* 减少干扰,提高可靠性;
* 脉冲和方向控制,或RS485/PR控制模式可选;
* 内部细分技术+抗振算法,确保电机超低噪音平稳运行;
* 具有过压、过流保护和报警输出功能

  • 简介
  • 主要特性
  • 命名规则
  • 典型应用
  • 资料下载

佛山市雷创智能科技有限公司是深圳市雷赛智能控制股份有限公司的官方代理。深圳市雷赛智能控制股份有限公司步进产品享誉全球,雷赛智能已连续多年成为步进驱动器的全球销量第一的企业。

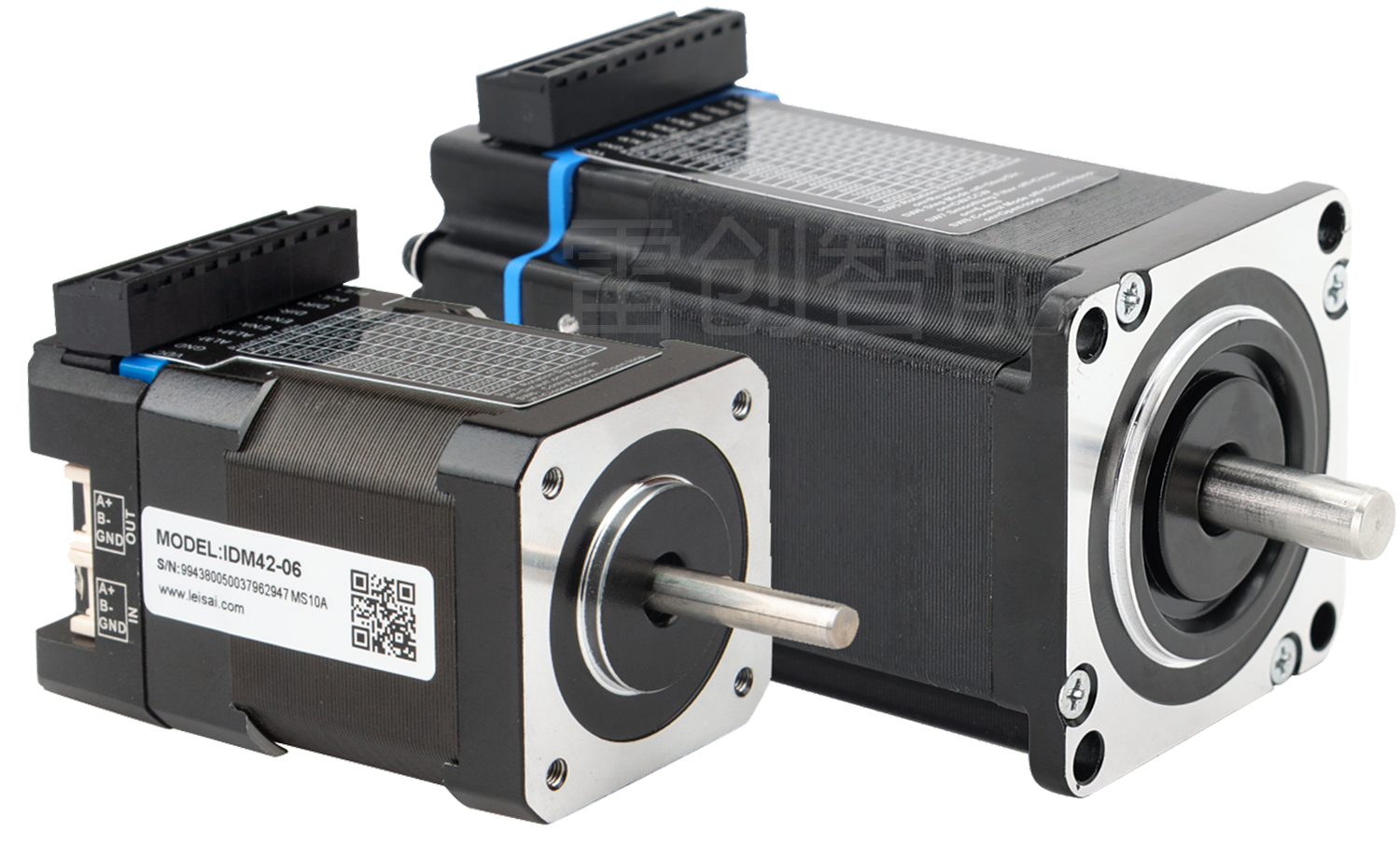

iDM系列一体步进电机,是在上一代iST系列一体步进电机基础上研制的最新一代集高性能步进电机和数字步进驱动于一体的高集成度步进系统。采用专用DSP芯片和优化的控制算法技术,安装兼容传统步进电机的尺寸,免除电机与驱动器之间的连接线缆,节省大量接线人工,并减少电线之间的电磁干扰,降低大量接插件和电线间连接不牢靠所带来的可靠性问题和维护成本,减少安装空间。为设备制造厂商提供了一种高可靠、安装简洁的高集成度步进解决方案。

主要型号和规格

提示:所列仅为常用标准型号,系列内产品扩充中;未及产品可请联系雷创智能工程师

所属系列
(特性/定位)
机座尺寸 型号 长度 保持转矩 工作电压 控制信号 重量 图纸
(mm) (mm) (Nm) (VDC) 输入 输出 (kg)
iDM系列
(步进电机+驱动)
42 iDM42-06 71.3 0.6 24 脉冲/方向/使能 报警 0.8
iDM42-RS06 71.3 0.6 24 RS485/PR模式 可配置 0.8
iST系列
(步进电机+驱动)
42 iST42-03 73 0.3 24 脉冲/方向/使能 报警 0.44
iST42-06 79.5 0.6 24 脉冲/方向/使能 报警 0.8
57 iST57-10 88 1.0 36 脉冲/方向/使能 报警 0.84
iST57-20 112 2.0 36 脉冲/方向/使能 报警 1.25

iDM系列是雷赛公司基于十几年步进与伺服研发经验开发成功的一款新型电机驱动一体化电机,采用最新专用电机控制 DSP 芯片,提升电机的综合性能、降低电机的发热程度和减小电机的振动,采用电机和驱动器一体式设计,安装更加紧凑,减少外界干扰。

iDM-RS 系列是雷赛自主研制的全数字智能一体式步进电机产品。该产品将驱动器和电机进行一体化设计,可极大节省空间和减少布线带来的干扰,此外,该产品采用 RS485 通讯接口,基于标准的 Modbus RTU 协议,用户可同时控制多达 31 台的步进驱动器。该产品内部集成控制器,支持 PR 功能,支持 16 段位置表。由于其具有内置控制功能,用户可无需购买额外的 PLC 即可实现相应的控制要求,可大大降低系统成本。同时,该产品还具有丰富的输入输出接口,支持试运行,配合丰富的触发方式可完成位置、速度和回原点等多种控制任务。

相比传统脉冲型分体步进方案,智能一体式步进电机产品具有以下优势:

*一体式的设计能够减少电柜安装空间,同时减少布线带来的干扰;

*可以部分替代 PLC 或脉冲模块,减少脉冲输出点数,简单应用低成本化,帮用户省钱;

*自带丰富的诊断功能与输入输出信号,可一机多用,帮用户省心;

*可与外部信号进行联动,带来更多扩展可能,帮用户增值;









适合各种小型自动化设备或高集成度步进系统,如医疗检测设备、绘图仪、电子加工设备等。在用户期望空间占用小,布线简洁的低振动、低噪声的设备中应用效果特佳。
















雷创智能科技有限公司提供丰富和齐全的资料,包括产品选型手册/Catalogs、数据表/ Datasheets、产品使用手册/ Manuals、软件/ Software、产品图形文件/ Drawings等供广大客户/用户参考和使用。下面按资料类型进行了简单分类,请按分类和产品名称/关键字查找下载。本表未及文档/资料,请咨询雷创智能工程师。

系列选型手册




使用手册


iDM42-06 iDM42-RS06
iST42-03 iST42-06 iST57-10 iST57-20

软件


iDM系列软件 iST系列软件

3D图形文件
