首页 > 产品中心 > 开环步进 > 开环步进电机

（+ 点击放大）

特性
* 产品质量：稳定可靠，长寿命；
* 电机种类：二相或三相步进电机可选；
* 能力范围：端面尺寸35 - 130mm，保持转矩0.1 - 45 Nm；
* 设计方案：独创业界领先的磁路设计方案；
* 输出特性：高转矩密度、温升小、运行平稳；
* 安规认证：符合CE等标准的产品可选；
  • 简介
  • 主要特点
  • 驱动器搭配
  • 资料下载

佛山市雷创智能科技有限公司是深圳市雷赛智能控制股份有限公司的官方代理。深圳市雷赛智能控制股份有限公司步进产品享誉全球，雷赛智能已连续多年成为步进驱动器的全球销量第一的企业。

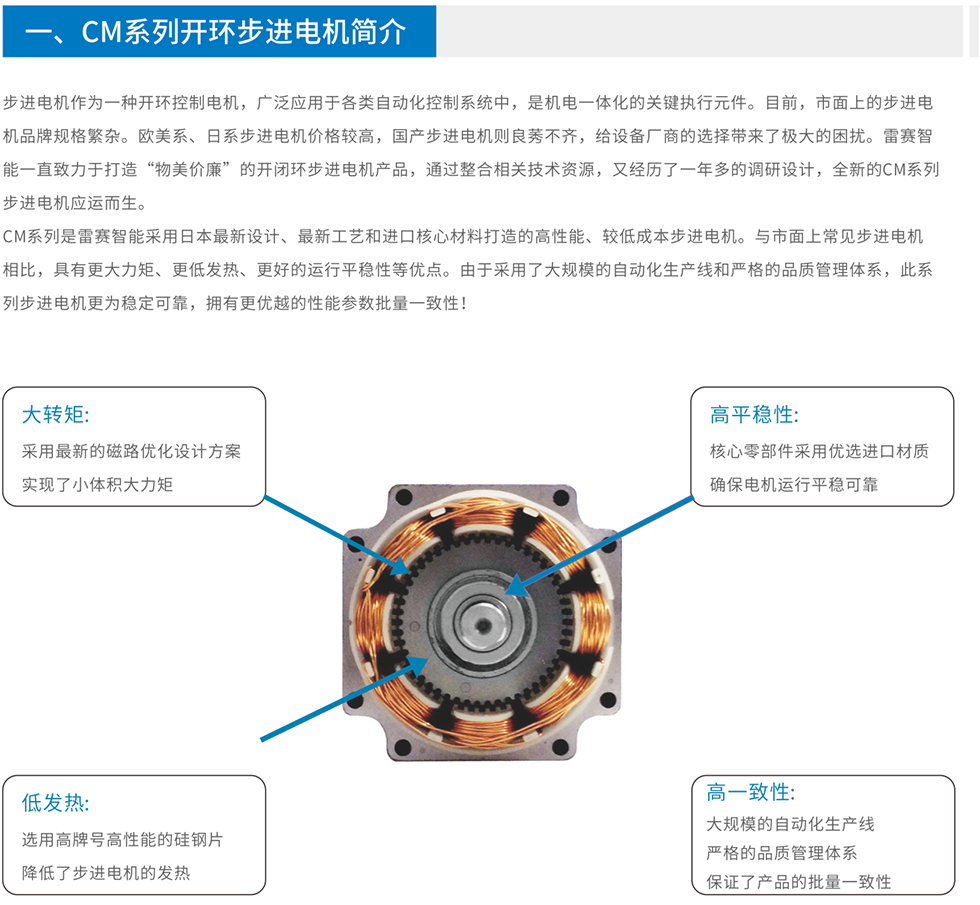

雷赛智能经过多年研究和总结工业自动化各个行业领域对运动控制的普遍需求，精心规划了步进电机产品线。雷赛智能混合式步进电机全部采用优质冷轧硅钢片和耐高温永磁体材料制造，采用独创业界领先的磁路设计方案，具有运行转矩大、温升小、可靠性高等特点，且内部阻尼特性良好，无明显振荡区，运行平稳。端面尺寸从20mm - 130mm机座全系列电机，在电子、机械、测量、激光、医疗、纺织、包装、广告等上百个行业的自动化设备中获得长期广泛使用。

产品性能优异、质量稳定可靠，性价比超高，雷赛智能步进产品已成为运动控制行业国际知名品牌。每年近百万台雷赛智能步进产品获得全球机器制造商等用户的选择。

CM系列基础型



HS系列改进型

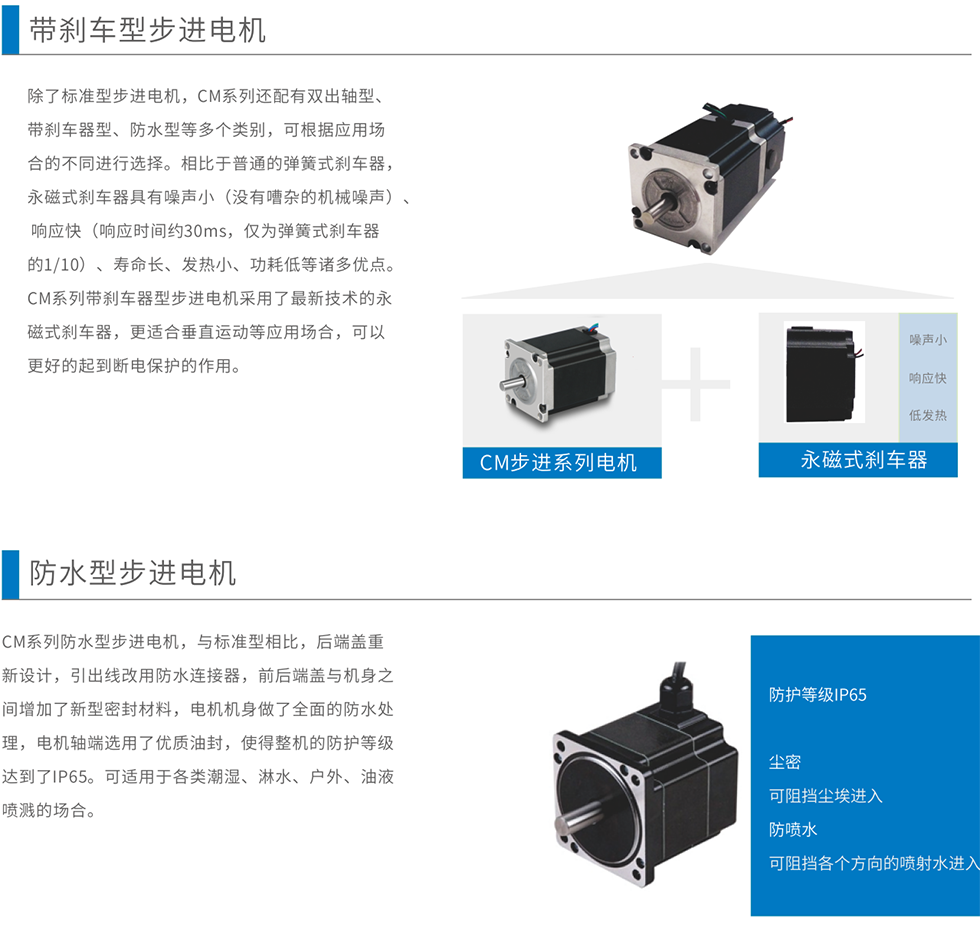

CM系列步进电机是雷赛智能在HS系列步进电机基础上，进一步优化了电机的性能、制造工艺等形成的一个全新的系列。全系列电机全部采用优质冷轧硅钢片和耐高温永磁体材料制造，采用独创业界领先的磁路设计方案，具有运行转矩大、温升小、可靠性高等特点，且内部阻尼特性良好，无明显振荡区，运行平稳。 更多...



雷赛智能经过多年研究和总结工业自动化各个行业领域对运动控制的普遍需求，精心规划了步进电机产品线。雷赛智能混合式步进电机全部采用优质冷轧硅钢片和耐高温永磁体材料制造，采用独创业界领先的磁路设计方案，具有运行转矩大、温升小、可靠性高等特点，且内部阻尼特性良好，无明显振荡区，运行平稳。 更多...

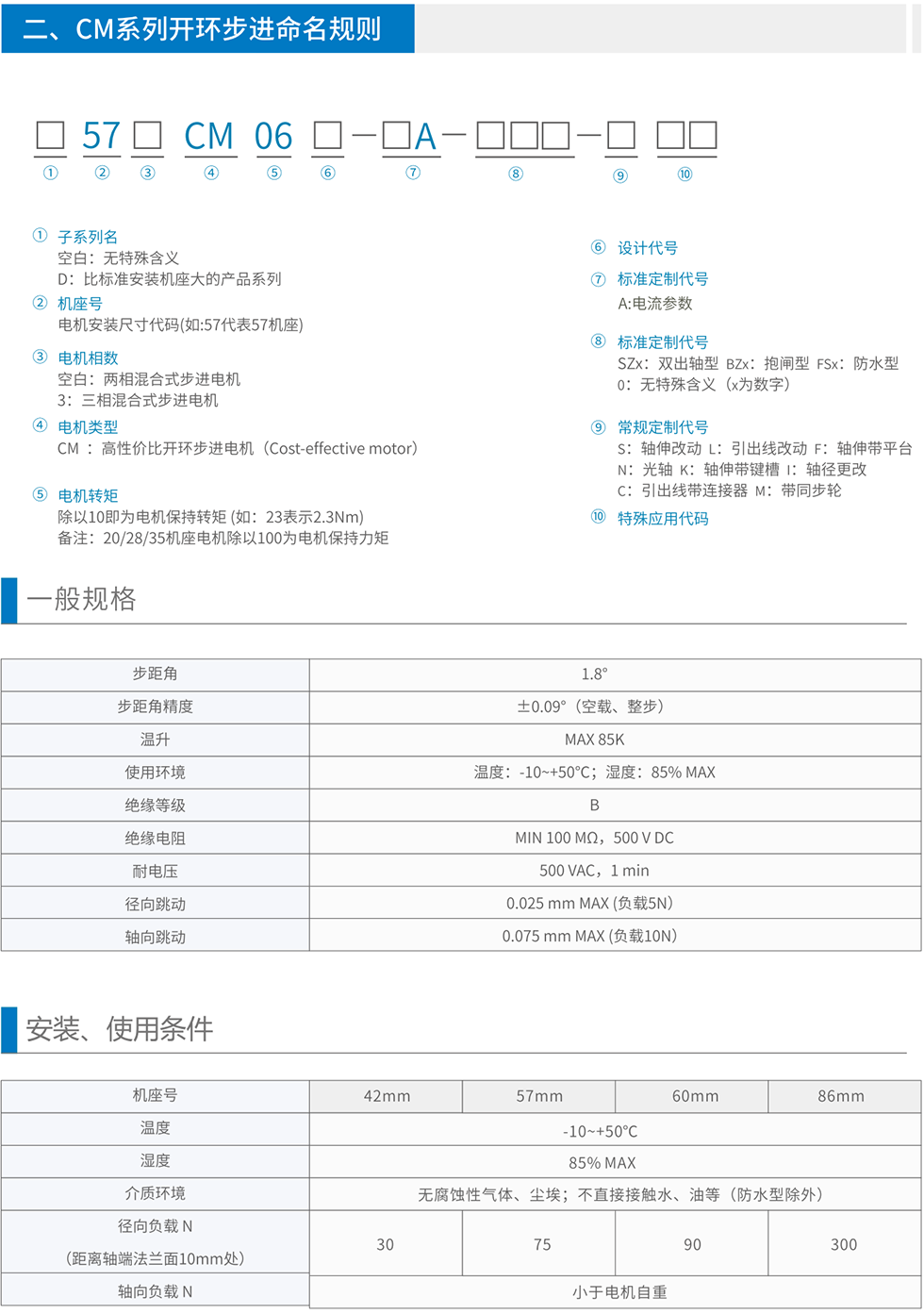

主要型号和规格

提示：8线二相/四相电机（如原57HS、86HS等电机）和6线三相电机（如原573S等电机），将逐步被优化后的4线二相和3线三相电机取代，便于用户接线。目前这些8线和6线电机部分型号大部分已停产，少数可能仍可正常供货，但建议新客户选择优化后的4线二相和3线三相电机。
本站所提供的压缩文件，如需要解压密码，均为本站域名www.leadtronker.com。 所列仅为常用型号，如有特殊需求或需要定制请联系雷创智能工程师。
所属系列
(特性/定位)		 电机
相数		 步距角 机座
尺寸		 型号 长度 保持
转矩		 电流 转动
惯量		 重量 图纸
(°) (mm) (mm) (Nm) （A/相） (g*cm2) (kg)
CM系列
（改进型）		 2 1.8 20 20CM003 33 0.03 0.6（峰值） 3 0.07
20CM005 45.8 0.05 0.6（峰值） 3.8 0.1
28 28CM006 32 0.06 1.2（峰值） 9 0.11
28CM010 41 0.1 1.2（峰值） 13 0.16
28CM013 50.5 0.13 1.2（峰值） 18 0.2
35 35CM015 33 0.15 2.0（峰值） 19 0.21
35CM04 47.5 0.36 2.0（峰值） 26 0.27
42 42CM02-1A 34 0.23 1.0 35 0.23
42CM02 34 0.23 1.5 35 0.23
42CM04-1A 40 0.45 1.0 54 0.29
42CM04 40 0.45 1.5 54 0.29
42CM06-1A 48 0.6 1.5 72 0.37
42CM06 48 0.6 2.5 72 0.37
42CM06-S9（短轴） 48 0.6 2.5 72 0.37
42CM06-SZ（双轴） 48 0.6 2.5 73 0.37
42CM06-BZ（抱闸） 80 0.6 2.0 75 0.56
42CM08-1A 60 0.8 1.5 110 0.5
42CM08 60 0.8 2.5 110 0.5
42CM08-SZ（双轴） 60 0.8 2.5 110 0.5
42CM08-BZ（抱闸） 92 0.8 2.0 120 0.7
所属系列
(特性/定位)		 电机
相数		 步距角 机座
尺寸		 型号 长度 保持
转矩		 电流 转动
惯量		 重量 图纸
(°) (mm) (mm) (Nm) （A/相） (g*cm2) (kg)
CM系列
（改进型）		 2 1.8 57 57CM13-3A 55 1.3 3.0 300 0.7
57CM13 55 1.3 4.0 300 0.7
57CM13-0-I8（大轴） 55 1.3 4.0 300 0.71
57CM13-SZ（双轴） 55 1.3 4.0 300 0.72
57CM13-BZ（抱闸） 95 1.3 4.0 320 1.0
57CM13-FS（防水） 65 1.3 3.0 280 0.95
57CM23-3A 76 2.3 3.0 480 1.1
57CM23-4A 76 2.3 4.0 480 1.1
57CM23 76 2.3 5.0 480 1.1
57CM23-K（带键） 76 2.3 5.0 480 1.1
57CM23-0-I6（小轴） 76 2.3 5.0 480 1.1
57CM23-0-S30（长轴） 76 2.3 5.0 480 1.1
57CM23-SZ（双轴） 76 2.3 5.0 480 1.1
57CM23-BZ（抱闸） 116 2.3 5.0 480 1.6
57CM23-BZ-K（抱闸+键） 116 2.3 5.0 480 1.6
57CM23-FS（防水） 90 2.1 3.0 480 1.3
57CM26-4A 85 2.6 4.0 480 1.4
57CM26 85 2.6 4.0 480 1.4
57CM26-SZ（双轴） 85 2.6 4.0 480 1.4
D57 D57CM21-4A 67 2.1 4.0 570 1.2
D57CM21 67 2.1 5.0 570 1.2
D57CM21-SZ（双轴） 67 2.1 5.0 570 1.2
D57CM31-4A 85 3.1 4.0 840 1.4
D57CM31 85 3.1 5.0 840 1.4
D57CM31-0-S30（长轴） 85 3.1 5.0 840 1.4
D57CM31-SZ（双轴） 85 3.1 5.0 840 1.4
D57CM31-K（带键） 85 3.1 5.0 840 1.4
57 57CM12X 56 1.2 4.0 280 0.7
57CM21X 76 2.2 4.0 480 1.0
57CM22X 80 2.3 4.8 480 1.1
57CM30X 100 2.8 5.0 550 1.5
57CM22C 74 2.2 5.0 480 1.1
57CM22C-SZ 74 2.2 5.0 480 1.1
所属系列
(特性/定位)		 电机
相数		 步距角 机座
尺寸		 型号 长度 保持
转矩		 电流 转动
惯量		 重量 图纸
(°) (mm) (mm) (Nm) （A/相） (g*cm2) (kg)
CM系列
（改进型）		 2 1.8 60 60CM22X 68 2.2 5.0 490 1.0
60CM22X-SZ（双轴） 68 2.2 5.0 490 1.0
60CM22X-BZ（抱闸） 107 2.2 5.0 530 1.47
60CM30X 85 3.0 5.0 690 1.3
60CM30X-0-K（带键） 85 3.0 5.0 690 1.3
60CM30X-0-S30（长轴） 85 3.0 5.0 690 1.3
60CM30X-SZ（双轴） 85 3.0 5.0 690 1.3
60CM30X-BZ（抱闸） 125 3.0 5.0 730 1.77
86 86CM35 65 3.5 4.0 1000 1.8
86CM45 80 4.5 6.0 1400 2.4
86CM45-0-I14 80 4.5 6.0 1400 2.4
86CM45-SZ（双轴） 80 4.5 6.0 1400 2.4
86CM45-BZ（抱闸） 114 4.5 6.0 2000 2.5
86CM45-FS（防水） 90 4.5 6.0 1800 2.1
86CM80 98 8.0 6.0 2600 3.5
86CM80-0-I14 98 8.0 6.0 2600 3.5
86CM85 118 8.5 6.0 2700 3.8
86CM85-0-I14 118 8.5 6.0 2700 3.8
86CM85-SZ（双轴） 118 8.5 6.0 2700 3.8
86CM85-BZ（抱闸） 152 8.5 6.0 2800 3.8
86CM85-0-S-BZ（抱闸+孔） 152 8.5 6.0 2800 3.8
86CM85-FS（防水） 130 8.5 6.0 3600 3.6
86CM120 129 12 6.0 2940 4.45
86CM120-BZ（抱闸） 163 12 6.0 4800 5.8
86CM120-FS（防水） 164 12 6.0 5400 5.0
86CM125 156 12 6.0 4000 4.45
110 110CM12 115 12 6.0 8500 6.5
110CM20 150 20 6.0 10900 8.4
110CM20-BZ（抱闸） 195 20 6.0 11000 9.75
110CM28 201 28 6.5 16200 11.7
定制系列 2 1.8 86 86CM120-BK （220V+抱闸） 190 12 6.0 4100 5.8
130 130CM27-BK （抱闸） 254 27 6.0 31000 17.3
130CM45-BK （抱闸） 337 45 6.0 46000 24.2
所属系列
(特性/定位)		 电机
相数		 步距角 机座
尺寸		 型号 长度 保持
转矩		 电流 转动
惯量		 重量 图纸
(°) (mm) (mm) (Nm) （A/相） (g*cm2) (kg)
HS系列
（历史型号，仅部分型号正常供货，建议优先选CM系列）		 2 1.8 35 35HS01 26 0.07 0.4 20 0.16
39 39HS02 34 0.22 0.6 23 0.2
42 42HS02A 30 0.2 1.5 23 0.2
42HS04A 40 0.4 1.5 54 0.3
42HS05A 48 0.5 2 77 0.35
42HS07A 60 0.7 2 110 0.5
42HS08 57 0.71 1.5 114 0.5
57 57HS06B 41 0.55 3.0 131 0.45
57HS09 55 0.95 3.0 280 0.7
57HS13 76 1.8 4.0 480 1
57HS13B 56 1.3 4.0 300 0.7
57HS21A 81 2.1 5.0 480 1
57HSB21A 116 2.1 5.0 499 1.3
57HS21A-S31（长轴） 76 2.1 5.0 480 1
57HS21A-S42（长轴） 76 2.1 5.0 500 1
57HS22-A 81 2.0 5.0 480 1.15
57HS22-S（抱闸） 108 2.1 5.0 558 1.5
57HS22-C（双轴） 81 2.0 5.0 480 1.15
57HS22-L（带轮） 81 2.0 5.0 480 1.15
57HS22-LN（长线） 81 2.0 5.0 480 1.15
60 60HS20 71 2.0 4.0 380 1
60HS30A 86 3 4.0 690 1.3
86 86HS35D 66 3.5 4.0 1600 1.9
86HS35 65 3.5 4.0 1000 1.7
86HS45D 80 4.5 4.0 1950 2.5
86HS45D-M 80 4.5 4.0 1950 2.5
86HS45 80 4.5 6.0 1400 2.3
86HSB45E（抱闸） 114 4.5 4.2 2000 2.5
86HS80D 98 8.0 6.0 2500 3.3
86HS85D 118 8.5 6.0 2800 4
86HS85 118 8.5 6.0 2700 3.8
86HSB85E（抱闸） 152 8.5 6.0 2800 3.8
86HS120D 129 12 6.0 2940 4.45
86HS120（220VAC） 156 12 6.0 4000 5.3
110 110HS12-Z 115 12 6.0 7200 6
110HS20 150 20 6.5 10900 8.4
110HS28 201 28 6.5 16200 11.7
所属系列
(特性/定位)		 电机
相数		 步距角 机座
尺寸		 型号 长度 保持
转矩		 电流 转动
惯量		 重量 图纸
(°) (mm) (mm) (Nm) （A/相） (g*cm2) (kg)
HS系列
（三相历史型号，部分正常在产）		 3 1.2 57 573S09 56 0.9 3.5 300 0.75
573S15 79 1.5 5.2 480 1.1
86 863S22 73 2.0 5.0 1300 2
863S42 105 4.0 5.0 2500 3.2
863S68H 127 6.8 3.5 3300 4
863S120E 156 12 3.0 4000 5.2
110 1103S12 139 12 4.2 8400 6.5
1103S16 180 16 6.4 12800 8.5
1103S20 221 20 5.2 16800 11


深圳市雷赛智能控制股份有限公司提供完整的步进驱动解决方案，产品线丰富；每一产品线有各自特性和定位，通过合适的选型和配套可以满足几乎所有的步进驱动系统要求。下面针对各系列产品，提供通用的产品选型和配套信息以供参考；特殊应用的优化选型请咨询雷创智能工程师。

步进选型配套概要



雷创智能科技有限公司提供丰富和齐全的资料，包括产品选型手册/Catalogs、数据表/ Datasheets、产品使用手册/ Manuals、软件/ Software、产品图形文件/ Drawings等供广大用户参考和使用。下面按资料类型进行了简单分类，请按分类和产品名称/关键字查找下载。
本站所提供的压缩文件，如需要解压密码，均为本站域名www.leadtronker.com。本表提供常见型号文档/资料，未及文档/资料，请咨询雷创智能工程师。

系列选型手册


雷赛智能开闭环步进电机选型手册2019

数据表/Datasheets

 CM系列改进型（当前主要产销型号）
20mm （NEMA8）   28mm （NEMA11）
20CM003 20CM005 28CM006 28CM010 28CM013

35mm （NEMA14）
35CM015 35CM04

42mm （NEMA17）
42CM02-1A 42CM02 42CM04-1A 42CM04 42CM06-1A
42CM06 42CM06-S9 42CM06-SZ 42CM06-BZ 42CM08-1A
42CM08 42CM08-SZ 42CM08-BZ

57mm （NEMA23）
57CM13-3A 57CM13 57CM13-0-I8 57CM13-SZ 57CM13-BZ
57CM13-FS 57CM23-3A 57CM23-4A 57CM23 57CM23-K
57CM23-0-I6 57CM23-0-S30 57CM23-BZ 57CM23-BZ-K 57CM23-FS
57CM26-4A 57CM26 57CM26-SZ D57CM21-4A D57CM21
D57CM21-SZ D57CM31-4A D57CM31 D57CM31-0-S30 D57CM31-SZ
D57CM31-K 57CM12X 57CM21X 57CM22X 57CM30X
57CM22C 57CM22C-SZ

60mm （NEMA24）
60CM22X 60CM22X-SZ 60CM22X-BZ 60CM30X 60CM30X-0-K
60CM30X-0-S30 60CM30X-SZ 60CM30X-BZ

86mm （NEMA34）
86CM35 86CM45 86CM45-0-I14 86CM45-SZ 86CM45-BZ
86CM45-FS 86CM80 86CM80-0-I14 86CM85-SZ 86CM85-BZ
86CM85-0-S-BZ 86CM85-FS 86CM120 86CM120-BZ 86CM120-FS
86CM125

110mm （NEMA42）
110CM12 110CM20 110CM20-BZ 110CM28

130mm （NEMA51 定制）   86mm （NEMA34 定制）
130CM27-BK 130CM45-BK   86CM120-BK

57mm （NEMA23，三相）
573S09 573S15

86mm （NEMA34，三相）
863S22 863S42 863S68H 863S120E

110mm （NEMA42，三相）   130mm （NEMA51，三相）
1103S12 1103S16 1103S20 1303S25

HS系列（二相电机大部分已停产，仅少量型号在产）
35mm （NEMA14）   39mm （NEMA16）
35HS01   39HS02 39HS02(平台)

42mm （NEMA17）
42HS02A 42HS04A 42HS05A 42HS07A 42HS08
42HS02(直接引线) 42HS02 42HS03-J 42HS03-J9 42HS03-JB-G

57mm （NEMA23）
57HS06B 57HS09 57HS13（在产） 57HS13B 57HS21A
57HSB21A 57HS21A-S31 57HS21A-S42 57HS22-A 57HS22-S
57HS22-C 57HS22-L（在产） 57HS22-LN

60mm （NEMA24）
60HS20 60HS30A

86mm （NEMA34）
86HS35D 86HS35（在产） 86HS45D 86HS45D-M 86HS45（在产）
86HSB45E 86HS80D 86HS85D 86HS85（在产） 86HSB85E
86HS120D 86HS120（在产）

110mm （NEMA42）     130mm （NEMA51）
110HS12-Z 110HS20 110HS28 130HS27 130HS45（在产）

3D图形文件

 CM系列改进型（当前主要产销型号）
20mm （NEMA8）   28mm （NEMA11）
20CM003 20CM005 28CM006 28CM010 28CM013

35mm （NEMA14）
35CM015 35CM04

42mm （NEMA17）
42CM02-1A 42CM02 42CM04-1A 42CM04 42CM06-1A
42CM06 42CM06-S9 42CM06-SZ 42CM06-BZ 42CM08-1A
42CM08 42CM08-SZ 42CM08-BZ

57mm （NEMA23）
57CM13-3A 57CM13 57CM13-0-I8 57CM13-SZ 57CM13-BZ
57CM13-FS 57CM23-3A 57CM23-4A 57CM23 57CM23-K
57CM23-0-I6 57CM23-0-S30 57CM23-BZ 57CM23-BZ-K 57CM23-FS
57CM26-4A 57CM26 57CM26-SZ D57CM21-4A D57CM21
D57CM21-SZ D57CM31-4A D57CM31 D57CM31-0-S30 D57CM31-SZ
D57CM31-K 57CM12X 57CM21X 57CM22X 57CM30X
57CM22C 57CM22C-SZ

60mm （NEMA24）
60CM22X 60CM22X-SZ 60CM22X-BZ 60CM30X 60CM30X-0-K
60CM30X-0-S30 60CM30X-SZ 60CM30X-BZ

86mm （NEMA34）
86CM35 86CM45 86CM45-0-I14 86CM45-SZ 86CM45-BZ
86CM45-FS 86CM80 86CM80-0-I14 86CM85-SZ 86CM85-BZ
86CM85-0-S-BZ 86CM85-FS 86CM120 86CM120-BZ 86CM120-FS
86CM125

110mm （NEMA42）
110CM12 110CM20 110CM20-BZ 110CM28

130mm （NEMA51 定制）   86mm （NEMA34 定制）
130CM27-BK 130CM45-BK   86CM120-BK

57mm （NEMA23，三相）
573S09 573S15

86mm （NEMA34，三相）
863S22 863S42 863S68H 863S120E

110mm （NEMA42，三相）   130mm （NEMA51，三相）
1103S12 1103S16 1103S20 1303S25
